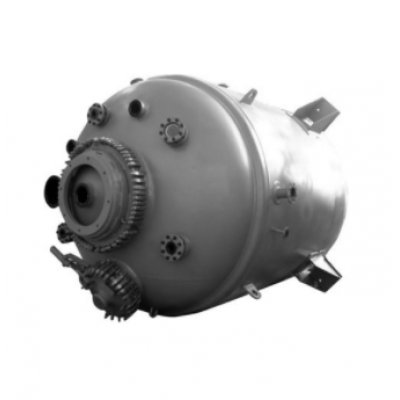

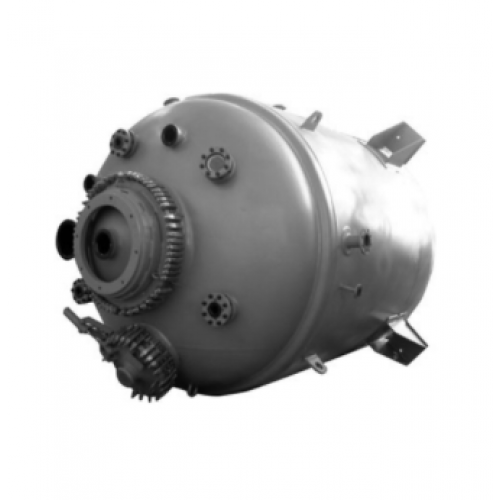

Реактор со стеклянной футеровкой серии BFK

Введение

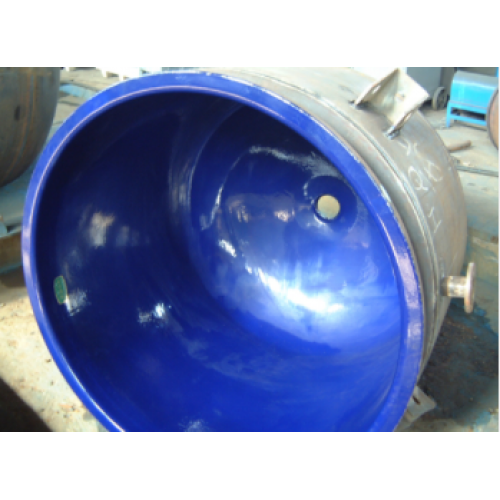

Оборудование с футеровкой из стекла - это своего рода сосуд, цилиндр которого изготовлен из высококачественной углеродистой стали, футерованный специальным силикатным стеклом путем спекания при высокой температуре, с механической прочностью, как стальной сосуд, антикоррозийным, как стеклянное оборудование, идеальной многофункциональной коррозионной стойкостью. оборудование для гидролиза, нейтрализации, кристаллизации, дистилляции, выпаривания и складирования в фармацевтической, химической промышленности.

Применение

Применяется в технологии производства стеклянных реакторов с высокими характеристиками коррозионной стойкости; благодаря этому реактор имеет высокую коррозионную стойкость, химически инертен, что делает его идеальным оборудованием для различных производственных сред, как показано ниже:
фармацевтические и ветеринарные препараты,
химические и тонкие химические вещества,
красильная промышленность.
органический синтез
пищевая промышленность

Технические параметры


Объем	Номинальный объем	50 л ~ 5000 л
	Полный объем	71 л ~ 610 л
Расчетная температура		0-180 ° С
Площадь теплопередачи		0,34 ~ 13,2 м2
Расчетное давление	Цилиндр	Начинка 0,2 МПа
		Механическое уплотнение 0,4 МПа
	Пиджак	0.6 Mpa
Скорость перемешивания	Рама / Якорь	60 об / мин
	Рабочее колесо / лопасть	130 об / мин
Мотор и редуктор	Тип двигателя	Y100L2-4-B5
	Тип кадра	BLD22-23Q
	Тип рабочего колеса	BLD22-11Q
Мощность двигателя		0,75 ~ 11 кВт
Нетто		480~4760 kgs

Технический рисунок

М Odel (л)	Измерение															Система обогрева		Вес (кг)
	D	D1	D2	D3	D4	D5	D6	D7	N-φ	nd	h1	h2	h3	h4	час	Вентиляционная труба	Дренажный клапан
BFK50	500	602	718	420	300	500	380	240	4-18	4-М16	400	280	850	300	1940	2-25	G1 / 2 ”	480
BFK100	600	702	818	500	360	600	420	240	4-18	4-М20	550	315	850	320	2030	3-25	G1 / 2 ”	550
BFK200	700	804	930	620	420	670	540	320	4-23	4-М20	700	334	913	420	2380	4-40	G1 / 2 ”	728
BFK300	800	904	1032	703	480	760	600	320	4-23	4-М20	810	365	913	370	2503	4-40	G1 / 2 ”	1020
BFK500	900	1004	1136	803	540	800	630	320	4-23	4-M20	980	395	945	400	2650	4-40	G1/2”	1247
BFK1000	1200	1304	1480	1100	720	1100	840	320	4-30	4-M20	1200	470	1120	500	3205	4-50	G1/2”	1760
BFK1500	1200	1304	1480	1100	720	1100	840	410	4-30	4-M20	1550	470	1120	500	3555	4-50	G1/2”	1940
BFK2000	1400	1524	1700	1300	840	1300	1000	410	4-30	4-M20	1500	520	1149	490	3570	4-50	G1/2”	2334
BFK3000	1600	1754	1934	1440	800	1228	1120	450	4-30	4-M20	1740	560	1300	600	4100	3-50 2-70	G1/2”	3205
BFK5000	1750	1904	2440	1575	900		1200	500	4-30	4-M24	2280	610	1460	700	5100	3-70 2-80	G1/2”	4616
